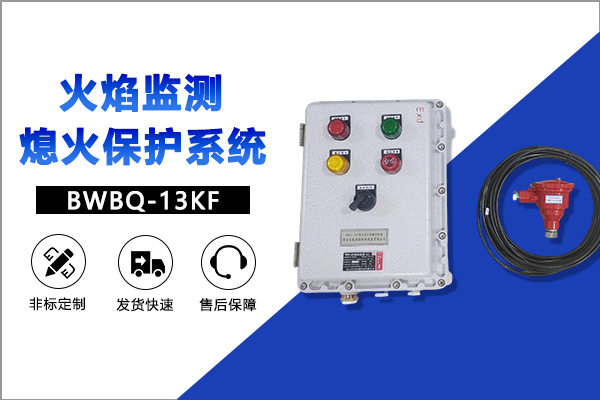

BWBQ-13熄火保護報警控制箱是根據石化、治金、煤化工、陶瓷等行業的需要，專門設計、開發的一種火焰監測報警系統。該產品配備火焰監測器、智能壓力控制器、可燃?xì)怏w檢測器，具有熄火、燃?xì)馇穳?、燃?xì)庑孤┻B鎖保護等功能，并具有使用簡單、可靠，使用維護方便等特點，適用于各種燃?xì)狻⑷加腿紵?、烤包器的火焰監測及熄火、欠壓、泄漏報警。

主要技術參數：

工作電源： 220VAC/50Hz

功    耗： 100W

火焰響應時間： 見火響應≤1s

熄火響應1~3s

顯示：旋開箱面電源開/關，電源指示燈（紅色）亮

旋開箱面運行開/關，運行指示燈（白色）亮

見火響應時著火指示燈（綠色）亮

熄火響應時熄火故障指示燈（黃色）亮，聲光報警器報警

燃?xì)馇穳喉憫?yīng)時欠壓故障指示燈（黃色）亮，聲光報警器報警

燃?xì)庑孤╉憫?yīng)時泄漏故障指示燈（黃色）亮，聲光報警器報警

輸出：

1、燃料電磁閥電源AC220V

2、燃料閥連鎖信號一組（繼電器無源常開觸點，容量220VAC·5A）

3、火焰實時信號繼電器常閉、常開無源觸點各一組，容量220VAC·5A

熄火響應時常閉觸點閉合，常開觸點斷開

見火響應時常閉觸點斷開，常開觸點閉合

使用環境溫度：監測器及UV探頭：－20℃～80℃

外形尺寸： 400×300×200（mm）

安裝孔尺寸：探頭安裝螺紋M20*1.5

監測器型號：UV探頭

烤包器熄火報警裝置UV探頭安裝方法和注意事項：

烤包器密封蓋和罐口有一定的距離，能目測到燒嘴噴出的火焰，可將火焰監測器探頭，焊接在烤包器后面的支架上（需方制作），探頭所處的環境溫度不應大于80℃，溫度高于80℃必須加裝冷卻風，一般探頭距燒嘴噴口2-4米，將探頭對準燒嘴噴口，為防止灰塵進入探頭，建議探頭俯視燒嘴噴口，同時給探頭做防護罩，探頭與控制箱之間連接的監測線纜，建議用金屬管護套。
