BWKT-II型可調式高能點火器，用于燃?xì)?、燃油、低熱值燃?xì)獾狞c(diǎn)火，主要為科研單位、學校實驗室使用，具有點火可靠、壽命長、抗結焦，具有自凈能力。本機型根據科研、學校等單位使用，點火能量可調，性能穩定，操作安全可靠。

一、技術參數

  1.輸入電壓：220V±10%   50/60HZ

  2.消耗功率：200W（最大）

  3.適應燃料：燃?xì)?、輕油、重油、低熱值燃?xì)?

  4.耐溫：點火桿發火端瞬時耐溫1300℃

  5.火花能量：分兩組: 點火I輸出 35mJ～3J,   點火II輸出 1J～20J（可調）

  6.點火頻率：II組：1～20次/S（精準可調，頻率LED數字顯示）

  7.點火時間：1～60S（精準可調，時間秒數LED數字顯示）

二、點火器箱體

  1.外形尺寸： 長×寬×高=400×385×175mm

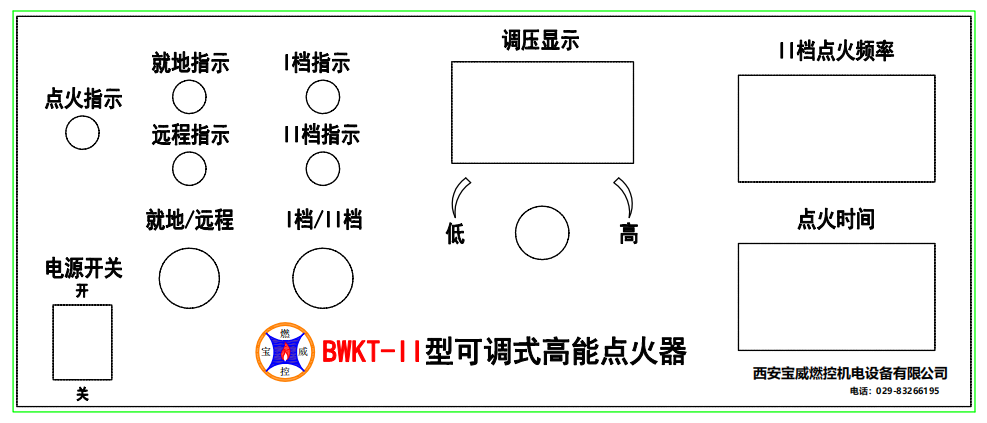

  2.前面板示意圖

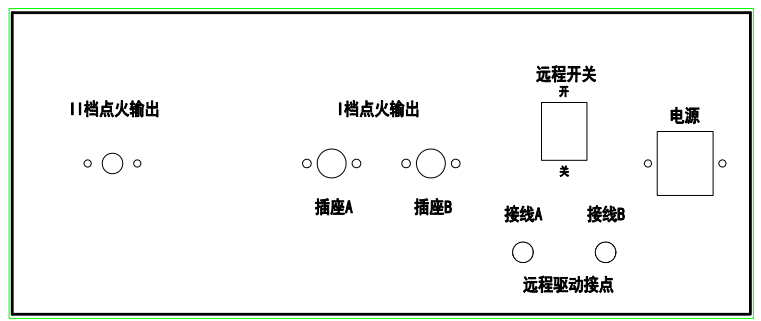

      3.后面板示意圖

三、使用說明

  1、連接方法： 可調式點火器由四部分組成：1）箱體2）點火桿/點火針3）點火線纜  4）電源線。  注：電源線、高壓電纜、外接點火連接在后面板相應的位置上，并扭緊。

2、操作說明：按上圖對應孔位連接后，方可進行操作，切記操作時就地操作與遠程操作只可選擇一種方式，不可同時操作，以免損壞儀器。

●就地操作方式：

1>點火I：打開電源開關，電源指示燈亮，將就地/遠程操作旋鈕旋鈕就地模式，就地指示燈亮，將I/II檔旋鈕旋到I檔，I檔指示燈亮，根據需求再設定好好點火時間，然后打開點火時間儀表面板上的開始按鈕即可開始打火。

2>點火Ⅱ:打開電源開關，電源指示燈亮，將就地/遠程操作旋鈕旋鈕就地模式，就地指示燈亮，將I/II檔旋鈕旋到II檔，II檔指示燈亮，根據需求再設定好好點火時間，然后打開點火時間儀表面板上的開始按鈕即可開始打火。

點火時間設定：定時范圍1-60秒，模式是按鍵啟動定時關斷，循環時間定時范圍是1-600秒

1. 模式設置

 長按SET按鍵，T1紅色窗口顯示"L01"后按上下鍵T2藍色窗口顯示"P-1"或者"P-2"。

"P-1"表示吸合T1時間以后斷開，保持?jǐn)嚅_。

"P-2"表示吸合T1時間以后斷開，再延時T2時間斷開，重復循環。

2. 定時設置

P-1 模式：短按SET按鈕，紅色T1定時器窗口閃爍后按上下鍵設定T1定時器時間。設定完成再按壓SET鍵兩次退出設定模式。

P-2 模式：短按SET按鈕，紅色T1定時器窗口閃爍后按上下鍵設定T1定時器時間。T1設定完成以后再短按SET按鈕，藍色T2定時器窗口閃爍后按上下鍵設置T2定時器時間。設定完成按壓SET鍵退出設定模式。

通過電壓調節旋鈕調節電壓來確定點火能量，順時針調節為升高電壓，反時針為降低電壓。電壓值由數字表頭上顯示，點火能量通過調整電壓表確定。

通過頻率調節旋鈕調節點火頻率，順時針調節為升高頻率，反時針為降低頻率。頻率值由數字表頭上顯示。（點火I無此功能）

3 >需要二次打火時，必須將點火時間儀表面板上的開始按鈕重新按下，即開始打火。

●遠程點火控制方式：

1>點火I:打開電源開關，電源指示燈亮，將就地/遠程操作旋鈕旋鈕遠程模式，遠程指示燈亮，將I/II檔旋鈕旋到I檔，I檔指示燈亮，將后面板的遠程開關打到開的位置，點火器即可接受外部驅動信號（無源開關量）執行點火，點火時間根據外部給定。

 2>點火Ⅱ:打開電源開關，電源指示燈亮，將就地/遠程操作旋鈕旋鈕遠程模式，遠程指示燈亮，將I/II檔旋鈕旋到II檔，II檔指示燈亮，將后面板的遠程開關打到開的位置，點火器即可接受外部驅動信號（無源開關量）執行點火，點火時間根據外部給定。

通過電壓調節旋鈕調節電壓來確定點火能量，順時針調節為升高電壓，反時針為降低電壓，電壓值由數字表頭上顯示。

通過頻率調節旋鈕調節點火頻率，順時針調節為升高頻率，反時針為降低頻率，頻率值由數字表頭上顯示。（點火I無此功能）

    3、點火能量參數：

1>點火I：

  點火I為等離子式點火，當電源電壓調到35～60V時，點火頭起弧光，此時弧光能量 為35mJ，當電源電壓調至100V時為3J。點火I點火能量由小到大為線性。

 注：當電源電壓調低時，如出現不打火，可將電極間距離調小一點。當火花能量為3J，隨著電壓升高能量會增大，建議超過3J時選點火器Ⅱ點火更準確。

2> 點火Ⅱ:

點火能量是通過電容器充電放電實施的，根據W=C×U²÷2,公式換算來的，電路中電容是固定的，因此調整充電電壓來確定點火能量，表頭顯示的電壓為變壓器的初級電壓，實際上給電容器上充電的電壓是變壓器初次的高電壓，以下是經過計算的點火能量供用戶參考。

根據所需點火的火花能量來調整，要注意電壓調整不要超過220V，以免損壞點火器。
