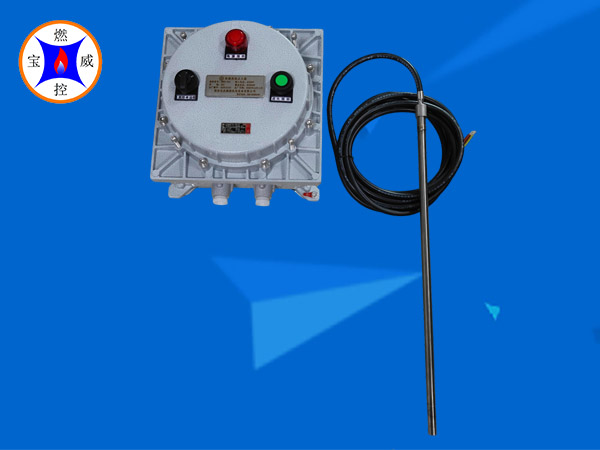

BWFD-20防爆高能點火器，主要用于燃?xì)?、燃油工業燃燒器自動點火、放散火炬的點火，具有點火可靠、壽命長等優點，發火端耐高溫、抗結焦，具有自凈能力，因此被廣泛應用于石油、化工、冶金、陶瓷、環保能源等行業。

一、技術參數

1、電源電壓：AC 220V±10%　50/60HZ

   2、適用燃料： 燃?xì)狻⑤p油、重油

   3、點火端瞬時耐溫：1300℃

   4、點火頻率：6-12次/秒

   5、火花能量：20J　　　　　    　　　

   6、防爆箱材質：鑄鋁

7、體積：300*300*150

8、防爆等級: Exd IIB T6 Gb

9、點火桿：前端材料2520耐高溫合金，直徑三種規格：Φ12 /16 /18, 長度非標定制，安裝螺紋常規M18*1.5（也可以根據工況定制）

  10、點火電纜：高能點火器專用點火電纜，長度非標定制，耐溫-60~200℃，耐壓：20KV

11、具備就地/遠程兩種點火方式

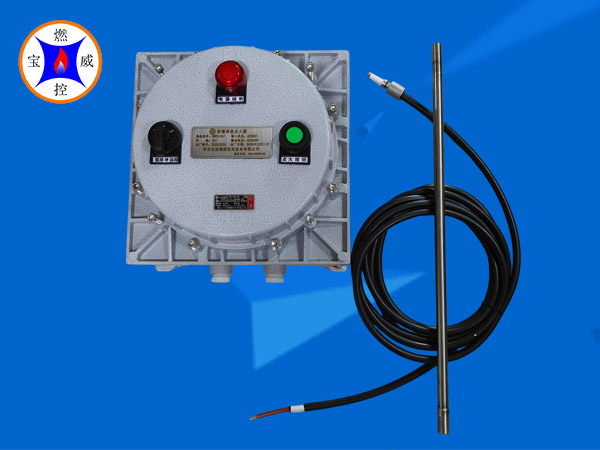

二、點火裝置面板及接線示意圖

   注：打開防爆高能點火器，按內部端子排上標注線號正確接線。

接通電源，防爆箱面板電源指示燈亮，現場就地點火時，將就地/遠程旋鈕旋至就地位置，在防爆箱面板上按下點火按鈕開始點火，松開點火按鈕即停止點火。若要遠程控制，將防爆箱面板上就地/遠程旋鈕旋至遠程位置，輸入遠程驅動（無源開關量）信號，點火器開始點火，停止遠程驅動則停止點火。

三、安裝及接線

    1、（1）使用場合為燃燒器，在燃燒器上開孔并加工成與點火桿上對應的安裝螺紋，將點火桿擰入即可，點火桿發火端安裝在噴氣嘴前30～50mm處。

         （2）使用場合為放散火炬，則需要將點火桿用專用點火桿卡子固定，點火桿發火端距離放散口上100-200mm處。本點火桿為一新型結構點火桿，不需調整放電距離。

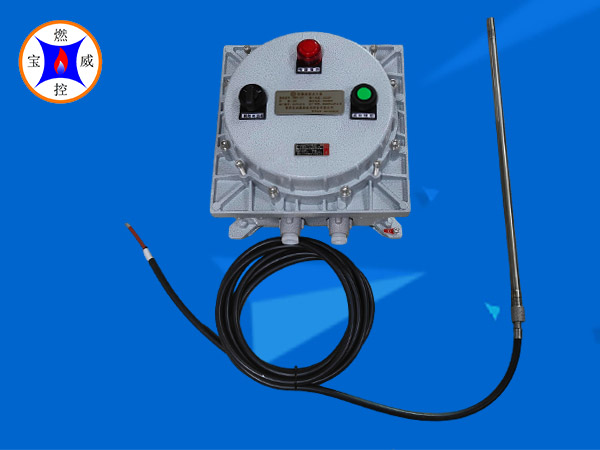

   2、該系列點火裝置由點火器箱體，專用點火電纜和點火桿三部分組成。安裝時將點火裝置箱體和點火桿用專用點火電纜連接好即可（切記用扳手用力旋緊，防止高壓座瓷件碎裂）。

四、使用注意事項

   1、在點火前一定**爐膛吹掃完成無殘留可燃?xì)怏w。防止開始點火時引起爆燃等安全事故。

   2、點火時，應先開點火裝置，然后噴油（氣）點火。
 3、點火器用在燃油點火時，燃油應霧化良好，霧化質量太差時影響點火成功率。在點火完成后，必須使用推進器或人工手動將點火桿退出火焰燃燒區，以**點火桿的使用壽命。
 4、點火時當點燃燃料后，即關斷點火器。為避免長時間連續點火導致內部元件燒壞，點火器內部已加保護模塊，一次連續點火10秒，會自動停止點火輸出，重新按下就地點火按鈕或重新接通遠程驅動則恢復點火。

   5、安裝和使用點火桿時不能摔碰，防止點火桿絕緣瓷件碎裂，造成高壓漏電、不打火等后果，嚴重影響設備安全、正常運行。

注：除按說明接線外，使用過程中不建議客戶自行打開點火器箱體。如有異常情況，請聯系我司售后技術人員。
